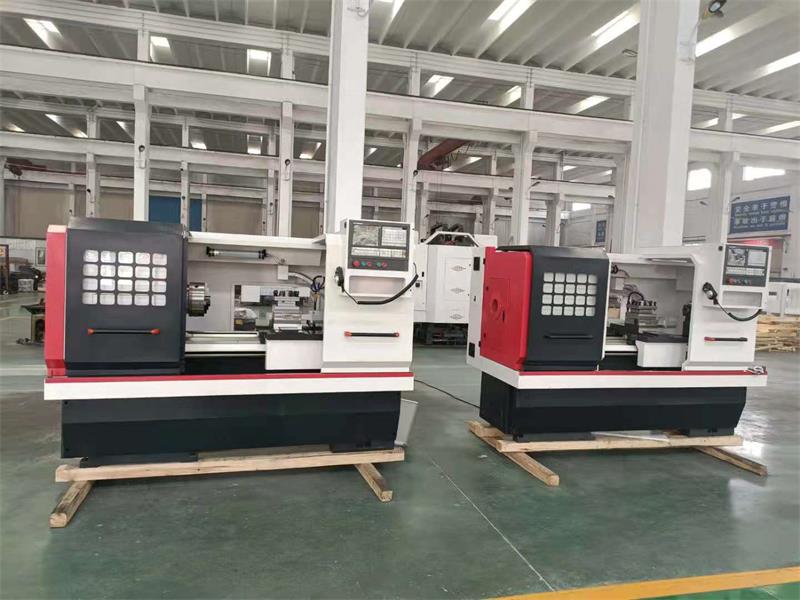

本設備主要用于軸類零件或盤類零件的內外圓柱面、任意錐角的內外圓錐面、復雜回轉內外曲面和圓柱、圓錐螺紋等切削加工，并能進行切槽、鉆孔、擴孔、鉸孔及鏜孔等。
1 手動三擋變速，檔內無極調速。低速扭矩大，轉矩響應快。
2 導軌400mm寬，導軌兩側經過加寬，加厚，加工穩定性更好。
3 Z軸絲杠采用國產名優50粗，傳動更加穩定
4 刀架采用國產名優品牌，重復定位精度高、抗震性好、耐腐蝕、防銹、抗老化。
5 機床導軌整體淬火層深，提高機床的使用壽命，抗損傷硬度HRC52。
6 有完善的安全保護裝置，符合國際通用標準。

7 本機床使用三相 380V/50Hz 交流電源。

技術參數	Specifications	單位	CAK6140  CAK6140B
床身上最大回轉直徑	Max.Swing over bed	mm	400
最大加工長度	Max.Processing length	mm	750/1000/1500/2000/3000
主軸錐度	Spindle taper		MT6  (B:Ø90 1:20 )
卡盤規格	Chuck size	mm	C6  (B:D8)
主軸通孔直徑	Spindle bore	mm	52  (B:80)  65（B：80）
主軸轉速2檔	Spindle speed3 steps	rpm	21-1500(I:21-600,II:162-1500)
尾座套筒行程	Tailstock sleeve travel	mm	150
尾座套筒錐度	Tailstock sleeve taper		MT5，MT4
定位精度	Position accuracy	mm	±0.015
重復定位精度	Repositioning accuracy	mm	±0.006
X/Z快移速度	X/Z axis rapid traverse	m/min	4/6
主軸功率	Spindle motor	kW	5.5
包裝尺寸	Machine dimension for 750	mm	2550*1550*1700
	Machine dimension for 1000	mm	2750*1550*1700
	Machine dimension for 1500	mm	3250*1550*1700
	Machine dimension for 2000	mm	3700*1550*1700
	Machine dimension for 3000	mm	4710*1550*1700
重量	Machine weight for 750	kg	2100/2800
	Machine weight for 1000	kg	2200/2900
	Machine weight for 1500	kg	2300/3150
	Machine weight for 2000	kg	2700/3350
	Machine weight for 3000	kg	3500/4100
