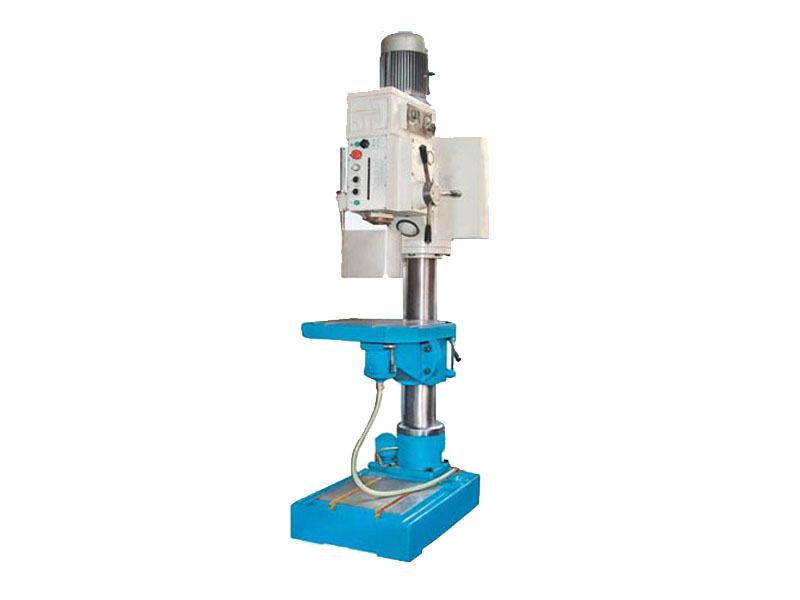

Z5050B型立式鉆床主傳動系統采用齒輪傳動系統，傳遞扭矩大，適合于鉆、擴、鉸等加工作業，突出體現于鉆孔能力。齒輪采用浸油式潤滑，保證運轉的順暢，降低了噪音。 · 進給系統采用了自動與手動進給兩種方式，自動進給為無級變速。且進給變速范圍廣泛，用戶可根據加工靈活調速，有效提高了加工效率。粗微調機構有機結合，操作方便、實用，更為美觀。



型號	Z5050
最大鉆孔直徑	50
最大攻絲直徑	M20
立柱直徑 (mm)	140
主軸最大行程	150
主軸中心至立柱母線距離	330
主軸端至工作臺面最大距離	610
主軸端至底座工作臺面最大距離	1150
主軸錐度	MT4
主軸轉速范圍(50Hz)(R·P·M)	70-2600
主軸轉速級數	12
工作臺面尺寸	500 x 500
工作臺行程	540
底座尺寸 （mm）	760×500
總高	2200
電動機功率	1.5/2.5
凈重/毛重	670/730
包裝尺寸	1140×690×2150



●鉆削，銑削攻絲。



●主軸箱在水平面內可作360度回轉。



●機頭、工作臺可垂直升降。



●機床立柱超高（加高）。



●機床主軸上下任意位置可鎖緊。



●機獨特的自動退刀裝置，退刀更簡便。



●機頭變速箱為齒輪傳動，噪音低。



機床隨機配件（免費提供）：鉆夾頭 主軸接桿 變徑套 退刀楔。



特殊配件（有償提供）：平口鉗（根據客戶要求提供）。
