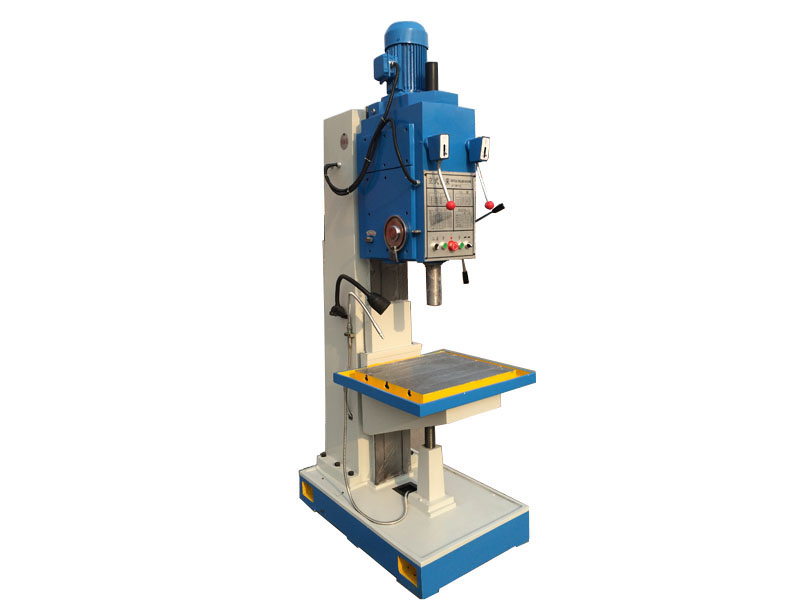

Z5140B作為鉆床的一種，也是比較常見的金屬切削機床，有著應用廣泛，精度高的特點。適合于批量加工。立式鉆床加工前，須先調整工件在工作臺上的位置，使被加工孔中心線對準刀具軸線。加工時，工件固定不動，主軸在套筒中旋轉并與套筒一起作軸向進給。工作臺和主軸箱可沿立柱導軌調整位置，以適應不同的工件。



型號	Z5140B	Z5140B （加強型）
最大鉆孔直徑mm	40	40
主軸軸孔錐度	MT4	MT4
主軸行程mm	250	250
主軸箱行程（手動）mm	200	200
主軸轉速級數	12	9
進給量級數	9	9
主軸轉速范圍r.p.m	31.5~1400	45~850
進給量范圍mm/r	0.056~1.80	0.056~1.80
工作臺面尺寸mm	560 x 480	560 x 480
工作臺縱橫行程mm	---	---
工作臺升降行程mm	300	300
主軸端面至工作臺面最大距離mm	750	680
主電機功率kw	3	4
外形尺寸mm	1090x905x2465	1090x905x2465
機床重量（凈重）kg	1250	1250



1.Z5140、Z5150系列方柱立式鉆床是萬能型通用機床。機床的鉆孔直徑為Z5140：￠40mm；Z5150：￠40mm(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm、￠50mm)。

2.Z5140、Z5150為固定升降工作臺；Z5140B-1、Z5150B-1為十字移動工作臺。

3.本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。

4.本機床效率高、剛性好、精度高、噪音低、變速范圍廣。如工作臺為十字工作臺的，則工作臺能縱橫、升降手動進給。

5.操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

6根據客戶需要可選配滾珠絲杠傳動，加配兩軸或三軸數顯尺。
